La nueva versión del sensor MC Pressure Logger, al igual que la anterior, es una solución ideada para medir niveles de agua o presión absoluta en un rango amplio de aplicaciones. Ahora cuenta con conectividad WiFi para su configuración y descarga de datos. Cuenta con un sensor de presión de cerámica de alta precisión en una carcasa de acero inoxidable y un sensor de temperatura calibrado en fábrica, ambos integrados en una carcasa de policarbonato IP68 duradera, con un tiempo de registro de datos es programable. Ahora más fácil y con mayor duración de batería (> 3 años).

Versión 2.0 (2023)

MC Sentinel es una placa de desarrollo abierta, todo en uno, diseñada para monitoreo ambiental, IoT, registro de datos y enseñanza. Está basada en el microcontrolador ESP32 e integra un circuito de autoalimentación, un reloj en tiempo real y una tarjeta SD. La placa está diseñada para trabajar con baterías de 3,7V (3-5V) y puede encenderse y apagarse automáticamente, permitiendo grabar durante años con una sola batería.

Versión 1.3 (2024)

Pinout Repositorio

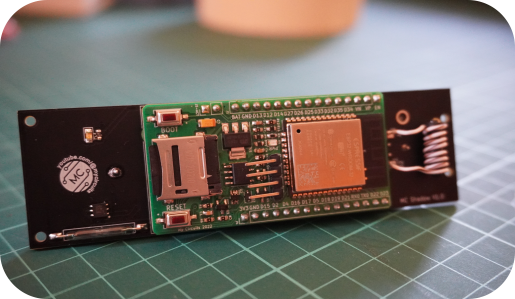

El MC Shadow funciona con la placa Sentinel. Es un dispositivo sumergible que se coloca dentro de la zona de detección de una antena RFID para garantizar un funcionamiento continuo. Además, puede registrar la temperatura del agua si está sumergido y es fácilmente configurable a través de WiFi. El dispositivo cubre y descubre una etiqueta PIT en intervalos de tiempo ajustables. Cualquier discrepancia en el registro de detección indicaría un fallo del lector, la antena o la fuente de alimentación. El circuito puede funcionar hasta 5 años con una batería de litio recargable.

Versión 1.0

El MC Multi es un registrador de datos y nodo de sensores multifunción alimentado por la placa MC Sentinel. Esta plataforma de bajo coste puede alojar múltiples sensores en un solo dispositivo, incluyendo sensores de humedad, temperatura, presión, luz, ultrasonido, láser, infrarrojos y más, junto con diversas opciones de comunicación como radio o Wi-Fi. Puede funcionar como una plataforma de sensores autónoma independiente o como parte de una red de sensores, y puede configurarse fácilmente de forma inalámbrica. La electrónica está encapsulada en una carcasa de ABS duradera con protección IP68. Su bajo consumo energético lo convierte en una solución ideal para la monitorización ambiental, y es compatible con nuestra plataforma en línea de gestión y configuración.

Versión 2.0

El MC Gateway, que actúa como el núcleo central de nuestras soluciones de redes de sensores, está alimentado por una Raspberry Pi. No solo es compatible con nuestras soluciones de sensorización, sino también con sistemas comerciales disponibles, como la tecnología RFID PiT-Tag. Equipado con scripts en Python programados, puede realizar computación en el borde (edge computing) y enviar consultas en línea con los datos recogidos. Además, dispone de un módem 4G con tarjeta SIM, lo que permite el acceso remoto de los usuarios para la configuración in situ. Su alta capacidad de configuración y diseño sencillo lo convierten en una solución ideal para el desarrollo de redes de sensores personalizadas.

Versión 1.0

El Open Drifter (OD) es un pequeño derivador fluvial desarrollado por el Centro de Biorrobótica de la Universidad Tecnológica de Tallin y ahora por GEA. El OD es un dispositivo IoT que puede proporcionar estimaciones en tiempo real de posición, velocidad de desplazamiento, aceleraciones, orientaciones o campos magnéticos, mediante comunicación móvil o por radio a 1 Hz, así como grabación a bordo a 5–10 Hz. Estas características convierten al derivador en una herramienta ideal para la caracterización instantánea de corrientes fluviales, desde pequeños arroyos hasta grandes ríos. El OD ha sido desarrollado con software y hardware abierto de bajo coste, lo que permite escalar su producción de forma asequible.

Versión 2.0

Article Repository

El Fish Tracker consiste en un contador de peces basado en tecnología óptica, compuesto por (1) un emisor de pulsos infrarrojos, (2) un receptor de pulsos infrarrojos, (3) una unidad de procesamiento y transmisión de datos, que puede realizarse mediante módem GSM (4) o módem satelital (5). El control del contador se lleva a cabo a través de una solución software que permite, además de contar el número de peces que atraviesan el sistema, determinar la velocidad y dirección del movimiento (ascendente o descendente), y generar un escaneo de la silueta del pez (longitud y altura). Además, se han utilizado tecnologías abiertas (software y hardware) y un principio de diseño modular, lo que minimiza los costes y simplifica tanto las posibles personalizaciones de cada instalación como futuras mejoras del dispositivo.

Versión 1.0

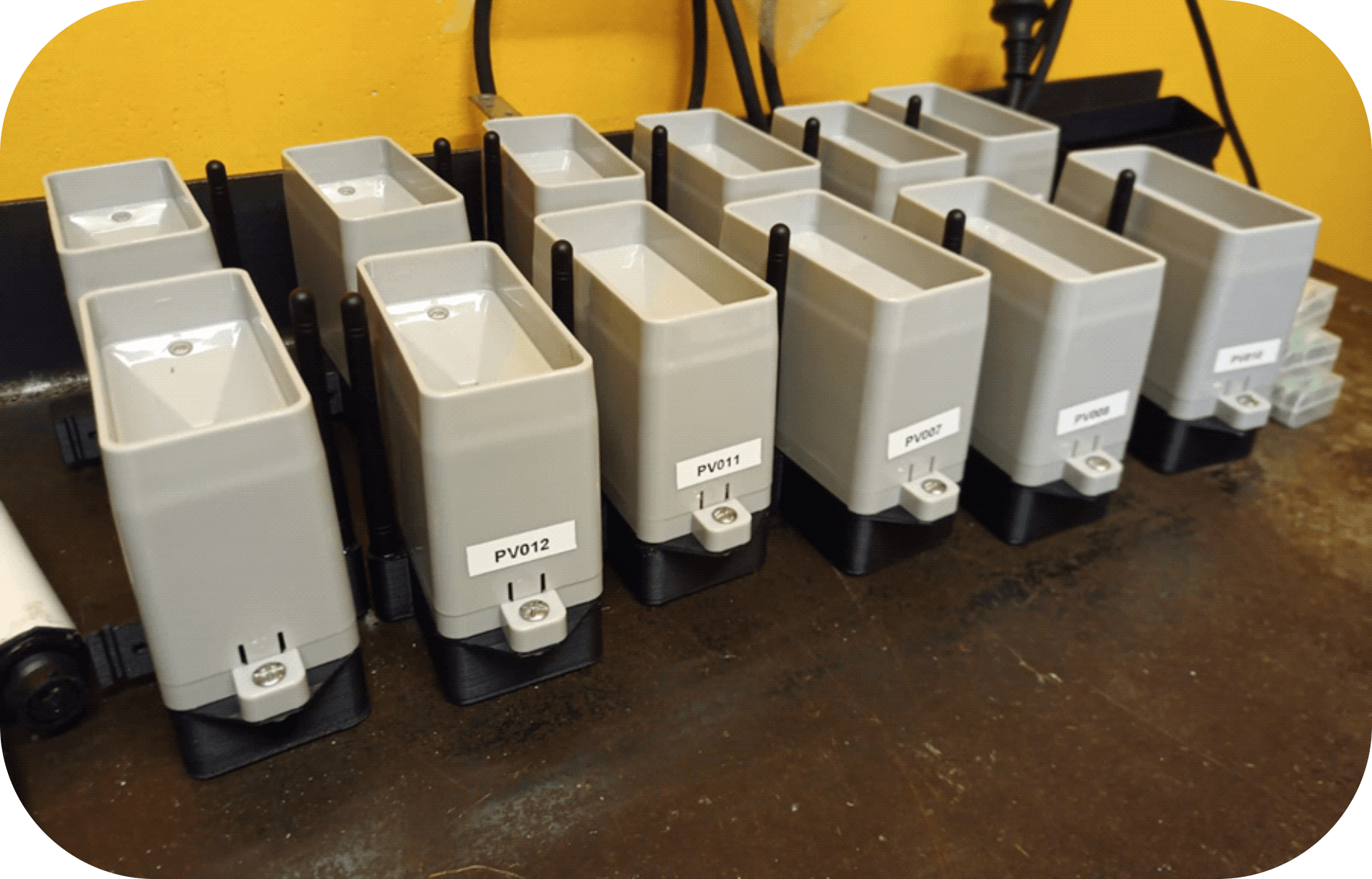

El MC Pluvio es un nodo de sensado y registrador de datos (datalogger) especializado en la medición de pluviometría, alimentado por la placa MC Sentinel. Utiliza sensores de tipo balancín Misol e incorpora capacidades de comunicación LoRa para el envío periódico de datos (configurable). Existen dos modalidades principales del dispositivo: una centrada exclusivamente en la medición de pluviometría acumulada durante un intervalo de muestreo configurable, y otra que, además, registra variables ambientales como presión atmosférica, temperatura y humedad relativa. El sistema cuenta cada activación del mecanismo del pluviómetro y, tras la transmisión, guarda y envía el valor, reiniciando automáticamente el contador. Gracias a su bajo consumo energético y a su diseño robusto, el MC Pluvio es una solución ideal para la monitorización remota de eventos de precipitación y riego, y es totalmente compatible con nuestra plataforma de gestión y visualización en línea.

Versión 1.0

El MC Clima es un nodo de sensado y datalogger diseñado para la monitorización ambiental, alimentado por la placa MC Sentinel. Utiliza una estación meteorológica comercial Bresser 7 en 1 modificada, que permite registrar múltiples variables climáticas. Esta estación transmite los datos de forma inalámbrica mediante radiofrecuencia, los cuales son interceptados, procesados y enviados vía LoRa por el nodo MC Clima. El dispositivo es completamente autónomo y configurable, y permite registrar variables como temperatura, humedad, presión, radiación solar, velocidad y dirección del viento, lluvia, y estado de la batería, entre otras. Su diseño de bajo consumo y su compatibilidad con la plataforma de gestión en línea lo hacen ideal para redes de sensado climático distribuidas.

Versión 1.0

Modular Sensing Quality es una sonda multiparámetrica principalmente ideada para la monitorización de parámetros de calidad de agua para un rango amplio de aplicaciones, monitorización de calidad de agua en piscifactorías, ríos, lagos, o pasos para peces. El dispositivo es fácilmente configurable sin necesidad de aplicaciones externas y con conexión estándar USB. Cuenta con sensor de pH, oxígeno disuelto, conductividad, temperatura de agua, nivel de agua, presión barométrica, temperatura aire y humedad (la suite de sensores es configurable para cada caso de estudio), además de conectividad móvil. El sensor está integrado en una carcasa de ABS IP68. El tiempo de registro de datos es programable proporcionando una solución ideal para la monitorización continua de parámetros ambientales de forma autónoma o como nodos integrados en una red sensorial. Compatible con nuestra plataforma de gestión y con alarmas de manejo.

Versión 1.0

Guía de usuario Artículo

El sensor Modular Sensing Ultra es una solución ideada para medir niveles de agua desde el exterior en un rango amplio de aplicaciones, incluyendo ríos, lagos, presas, pasos para peces o pozos. El dispositivo es fácilmente configurable sin necesidad de aplicaciones externas y con conexión estándar USB. Cuenta con un sensor de ultrasonidos de precisión mayor a centimétrica y es compatible con otros sensores de carácter ambiental (temperatura, presión, humedad). Además, es energéticamente autónomo (solar) y presenta conectividad móvil. El sensor está integrado en una carcasa de ABS IP68. El tiempo de registro de datos es programable proporcionando una solución ideal para medir de forma prolongada niveles del agua y otras variables ambientales de forma autónoma o como nodos integrados en una red sensorial. Compatible con nuestra plataforma de gestión de datos y alarmas de manejo.

Versión 1.1

Guía de usuario Software

El sensor Modular Sensing Pressure Logger es una solución ideada para medir niveles de agua o presión absoluta en un rango amplio de aplicaciones, incluyendo ríos, lagos, presas, pasos para peces, rías o pozos. El dispositivo es fácilmente configurable sin necesidad de aplicaciones externas y con conexión estándar USB. Cuenta con un sensor de presión de cerámica de alta precisión en una carcasa de acero inoxidable y un sensor de temperatura calibrado en fábrica, ambos integrados en una carcasa de policarbonato IP68 duradera. El tiempo de registro de datos es programable, proporcionando una solución ideal para medir de forma prolongada el nivel del agua, la presión y la temperatura en campañas de monitoreo, investigación, etc.

Versión 1.2

Guía de usuario Software
